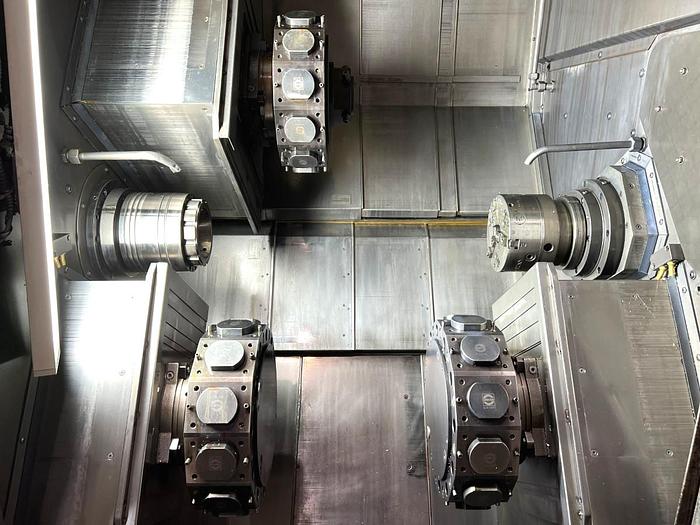

2011 Gildemeister Sprint 65

Hauptspindel:

• Motorspindel
• Drehzahl 5.000 U/min
• Leistung 22 kW
• Drehmoment 150 Nm
• Stangendurchlass 65 mm
• C-Achse 0,001°
• Werkstückspannung Spannzangenfutter, Hainbuch Spanntop nova Kombi Axfix Gr. 80
• Spülung Backenspülung von Außen

Gegenspindel:

• Motorspindel
• Drehzahl 5.000 U/min
• Leistung 16,8 kW
• Drehmoment 100 Nm
• Stangendurchlass 42 mm
• C-Achse 0,001°
• Werkstückspannung 3-Backenfutter, SMW Autoblock KNCS-N-170-43
• Spülung Backenspülung von Außen
• Verfahrweg in W 690 mm
• Eilgang in W 30 m/min

Werkzeugträger I (X/Z):

• Technologie Werkzeugrevolver mit 12 Stationen
• Werkzeugaufnahme VDI 30
• Werkzeugantrieb 4.000 U/min
• Verfahrweg in X/Z 165/220 mm
• Eilgang in X/Z 30 m/min

Werkzeugträger II (X/Z):

• Technologie Werkzeugrevolver mit 12 Stationen
• Werkzeugaufnahme VDI 30
• Werkzeugantrieb 4.000 U/min
• Verfahrweg in X/Z 165/150 mm
• Eilgang in X/Z 30 m/min

Werkzeugträger III (X/Y/Z):

• Werkzeugrevolver mit 12 Stationen
• Werkzeugaufnahme VDI 30
• Werkzeugantrieb 4.000 U/min
• Verfahrweg in X/Y/Z 165/80/678 mm
• Eilgang in X/Y/Z 40/30/30 m/min

Ausstattung / Zubehör:

• Spänemanagement Späneförderer
• Kühlmittelmanagement IKZ-Anlage mit Papierbandfilter, Temperierung und Hochdruck
• Rohmaterialzufuhr Stangenlader, Top XF 375
• Fertigteilabfuhr Teilefänger + Werkstückentladeband
• Werkzeugbruchkontrolle Artis Verschleißüberwachung
• Emulsionsnebelabsaugung Mechanische Vorbereitung
• Softwarepaket I Synchronlauf HSP/GSP
• Softwarepaket II Mehrkantdrehen
• Softwarepaket III Zusätzliche 4 M-Funktionen
